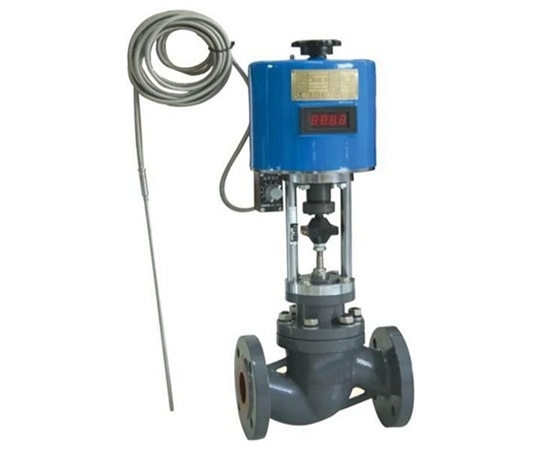

一、ZZWPE電動溫控閥產品概述
ZZWPE電動溫控閥適用于較大口徑及導熱油控制，該閥最大的特點是只需要普通的220V電源，利用被調節介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，也可使用在防止對過熱或熱交換場合，ZZWPE電動溫控閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。該閥具有結構簡單、操作方便、選用范圍廣、響應時間快、密封性能可靠、并可在運行中隨意進行調節的特點。因而廣泛用于化工、石油、食品、輕紡以及賓館飯店的熱水供應。其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；套筒調節型適用于壓差較大場合。
二、ZZWPE電動溫控閥主要零部件材料
|
序號 |
零件名稱 |
材料 |
|
|
1 |
閥體 |
ZG230-45 |
ZG1Cr18Ni9Ti |
|
2 |
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
3 |
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
4 |
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
5 |
平衡波紋管 |
1Cr18Ni9Ti |
|
|
6 |
溫包 |
H62 |
1Cr18Ni9Ti |
|
7 |
毛細管 |
H62 |
1Cr18Ni9Ti |
|
8 |
安裝接頭 |
35 |
1Cr18Ni9Ti |
三、ZZWPE電動溫控閥主要技術參數表
|
公稱通徑 DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
公稱壓力 PN（MPa） |
1.6-4.0 |
|||||||||||||
|
流量能力 （m3/h） |
5 |
7 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
額定行程 （mm） |
6 |
8 |
10 |
14 |
20 |
30 |
30 |
40 |
||||||
|
溫度調節范圍 （℃） |
0~120 、100~250 |
|||||||||||||
|
調節精度 （℃） |
± 1 ~ ± 5 |
|||||||||||||
|
使用介質 |
蒸汽、水、油、氣體 |
|||||||||||||
|
允許 泄漏量 |
硬密封 |
10-4×閥額定容量 |
||||||||||||
|
軟密封 |
“ 0 ” |
|||||||||||||
|
毛細管長度 |
3m、5m 、10m |
|||||||||||||
|
溫包扦入深度 |
270 、430 、630 |
|||||||||||||
|
聯接螺紋 |
3/4 ” 1 ” |
|||||||||||||
四、ZZWPE電動溫控閥主要配套用電動執行機構技術參數表
|
公稱通徑 DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
電動執行機構 型號 |
普通型 |
ZAZ-60 DKZ-310 |
ZAZ-60 DKZ-310 |
DKZ-410 |
DKZ-410 DKZ-510 |
|||||||
|
電子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ3 |
||||||||
|
電動執行機構 推力（N） |
普通型 |
400 4000 |
400 4000 |
6400 |
6400 16000 |
|||||||
|
電子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
|
全行程時間 （S） |
普通型 |
12.5 |
20 |
32 |
48 |
|||||||
|
電子型 |
30 |
30 |
48 |
60 |
||||||||
|
消耗功率 （W） |
普通型 |
28 |
35 |
|||||||||
|
電子型 |
6 |
15 |
25 |
40 |
||||||||
五、ZZWPE電動溫控閥主要工作原理
加熱型電動溫控閥工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。
六、ZZWPE電動溫控閥主要結構圖
